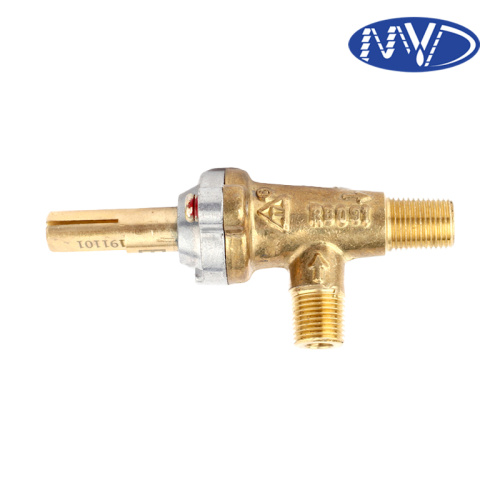

1/8"-27 NPT belirtme çizgisi bir boyuta benzer. Birmiş gibi davranan dört sayıdan oluşur. Diş formu, ana çap, şaft düzlüğü ve delik çapı bağımsız olarak hareket eder ve her biri çizgide başarısız olurken bir çizim kontrolünden geçebilir.

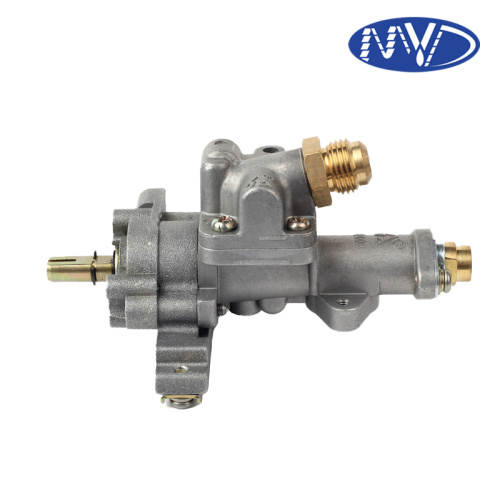

Aşağıda 1/8 27 NPT gaz sobası vanası teknik özellikleri çizim düzeyinde açıklanmıştır - bir kataloğun ima ettiği boyutlar değil, bir markanın yazması gereken boyutlar.
1/8 NPT bağlantı noktasının büyük çapı 3,2 mm değil 10,3 mm'ye yakındır. Kesir, alışkanlıkla canlı tutulan eski bir ticaret boyutudur. Diğer iki sayı daha önemlidir: İnç başına 27 diş ve 1:16 koniklik, yani 25 mm uzunluk başına kabaca 0,75 mm çap değişikliği.
Konik, mühürleyen şeydir. Dişler kanat boyunca karışıyor, metal deforme oluyor ve bağlantı noktası bantsız tutuluyor. Düz delikli bir porta takılan 1/8 NPT erkek bağlantı elemanının yanlış tork okumasıyla dibe vurmasının ve 3 psi'de sızıntı yapmasının nedeni budur.
Tuzak coğrafidir. BSPT ve BSPP, 1/8 oranında, 9,7 mm'lik bir gövde üzerinde inç başına 28 diş, bir diş daha fazla çalıştırır. On adet birbirine geçen iş parçacığının inç başına bir fazladan iş parçacığı, tam bir girişim iş parçacığıdır. Tezgah mengenesindeki numuneyi onaylayan alıcılar, dişi portun çatladığını sızıntı istasyonunda öğrenirler. Her iki ucu da bir diş tıkacı mastarı ile ölçün; bir kumpas farkı göstermez.
8 mm'lik bir şaft nadiren düz bir silindirdir. Çoğu soba gövdesinde D-kesimi kullanılır, böylece düğme gövde üzerinde dönemez ve düz kısım kendi boyutlarını taşır: derinlik tipik olarak 0,5 ila 0,8 mm, artı içerideki gaz portuna karşı konumsal bir tolerans.
Çizimde üç şaft numarası yer almaktadır ve bunlar en sık eksik olan üç tanesidir:
Hafif hizmet tipi brülörlerde 1/8 bağlantı noktasında 6 mm'lik bir gövde yaygındır; Düğmenin büyük olduğu, panelin kalın olduğu veya ticari serinin eldivenli el beklediği yerlerde 8 mm görünür. İkisi de daha iyi değil; bunlar farklı tork yollarıdır ve topuz, yay ve klipsin seçilenle eşleşmesi gerekir. meiyadi düz derinliği ve yönlendirmeyi ±0,05 mm'ye kadar tutar ve KAPALI konumunu gözle değil bir akış tezgahında dahili porta göre doğrular.
Akış port tarafından değil orifis tarafından ayarlanır. 1/8 NPT gövdesi, matkaba bağlı olarak 4.000 ila 20.000 BTU/saat arasındaki her şeyi taşıyabilir.
Delik | Doğalgazlı, WC’de ~4 | Propan, ~10 WC'de |
0,7 mm | ~2.000 BTU/saat | ~5.000 BTU/saat |
1,0 mm | ~4.000 BTU/saat | ~10.000 BTU/saat |
1,3 mm | ~7.000 BTU/saat | ~16.000 BTU/saat |
1,6 mm | ~11.000 BTU/saat | ~24.000 BTU/saat |
2,0 mm | ~17.000 BTU/saat | ~34.000 BTU/saat |
Bunları kapsam belirleme rakamları olarak ele alın: brülör tasarımı, enjektör derinliği ve manifold basıncı bunları her iki yönde de yüzde 15 oranında hareket ettirir. Orifis ve gaz ailesi birlikte belirtilmelidir; doğal gaz için açılan ve propan cihazına gönderilen bir vana, birkaç dakika içinde aşırı ateşlenecek ve tencerenin islenmesine neden olacaktır. meiyadi 0,05 mm'lik adımlarla delme yapar ve boyutu gövdeye düz olarak damgalar, böylece karışık bir palet mastar olmadan tasnif edilebilir.
Yüz yüze uzunluk, montaj çıkıntısı dişi, panel kesiti ve düğme açıklığı parçanın birleştirilip birleştirilmeyeceğine karar verir. 26 mm'lik bir boşluktaki 30 mm'lik gövde, yeniden tasarımdır; M4 için delinmiş bir paneldeki M5 çıkıntısı, her ünitede bir delme işlemidir.
Birlikte okuyun, dişli, şaft ve delik, alıcının gerçekten onayladığı şeylerdir, bu nedenle 1/8 27 NPT gaz sobası valfi spesifikasyonlarının düzgün bir şekilde açıklanması bir yerine üç sayfaya kadar uzanır.
Bir soba vanası asla yalnız değildir. Beslemenin aşağısında genellikle izolasyon için bir Küresel Vana, cihazın bir silindirden çalıştığı bir Amerikan Standart Basınç Düşürme Vanası ve birincil kapatma olarak cihaz girişinde bir Tapa Vanası bulunur. Tüm zinciri bir kerede belirtin: 2 psi'ye ayarlanmış bir regülatörün arkasında 1/2 psi dereceli bir valf, soğuk bir sabahı bekleyen bir garanti talebidir.
Tutma yeri işaretlemesi, özel bir etiketin görünür hale geldiği yerdir. Üç yol, bitmiş bir sap üzerine lazer gravür, şekillendirme sırasında damgalama ve kalıba dökülen harflerden oluşur ve en ucuzu, ilk solvent silme işlemine kadar iyi görünür.
Lazer markalama herhangi bir alete ihtiyaç duymaz ve resmi takip eder, kaplamanın üzerine oturur ve solventli bir mendille soldurulur. Damgalama metali keser ve tasarım başına bir kalıp pahasına her şeye rağmen hayatta kalır. Dökme harfler en dayanıklı ve en az esnek olanıdır; kalıpları binlerce amorti edilmiştir.
En çok dört seçenek çıkıyor: KAPALI ok ve kelime işareti, yükseltilmiş işaretçi ve basılı çizgi, renk dolgusu (varsayılan olarak siyah epoksi, kapatma işareti için kırmızı) ve pirinç ve çinko döküm. meiyadi her iki malzemeyi de tek bir kalıp ailesinde tutar, dolayısıyla markalama değişikliği bir alet yerine bir lazer dosyasına mal olur.
Bir restoran mutfağı için belirtmek iş akışını değil görev döngüsünü değiştirir. Çoğu ticari gaz aralığı valfi spesifikasyonu 1/8 NPT "pirinç, çeyrek tur"da durur ve hizmette önemli olan iki sayıyı dışarıda bırakır: günlük döngü ve temizlenebilirlik. Ev tipi bir sobanın yılda birkaç bin çevrimi vardır; Kalabalık bir mutfaktaki bir ocak bunu bir ayda görür.
meiyadi, ürün gamındaki her gövde için bir döngü testi rakamı yayınlıyor ve ticari modeli, gresi hapseden harici bir cep olmadan üretiyor. Brülörün 25.000 BTU/saatin üzerinde olduğu durumlarda, 1/8 bağlantı noktası çok küçük olabilir ve dürüst cevap, daha büyük bir matkap değil, daha büyük bir gövdedir.
Bir teklifin herhangi bir anlam ifade etmesinden önce bunları bir sayfaya koyun: diş formu (NPT, NPTF, BSPT), şaft çapı, düz derinlik, çıkıntı ve KAPALI yönelimi, gaz ailesi ve manifold basıncı ile orifis, gövdenin yüz yüze olması ve panel kesimi, sap malzemesi ve işaretleme yöntemi, çevrim ömrü ve cihazın taşıyacağı listeleme kapsamı. Aynı sayfada ev tipi bir ocak ve bir restoran zincirinin ihaleye çıkardığı 1/8 NPT ticari gaz vanası özellikleri yer alıyor.
3/8 inçlik bir gaz hattında 1/8 NPT valfi kullanılabilir mi? Evet, bir burç aracılığıyla, ancak bağlantı noktası daha sonra kısıtlama haline gelir. Boruyu değil, cihazın deliğini boyutlandırın.
8 mm 5/16 inç ile aynı mıdır? Kafa karıştıracak kadar yakın: 8 mm, 0,315 inçtir, 5/16 inç, 0,3125 inçtir. D kesim gövdede düz konum farklıdır, bu nedenle düğme değişmeyecektir.
1/8 NPT pirinç bağlantının ne kadar tork alması gerekir? Pirinç bağlantıların çoğu 8 ile 14 N·m arasında belirtilir. Dişi port ovalleştikten sonra sızıntı ilk yerine ikinci servis ziyaretinde ortaya çıkıyor.
Yukarıdaki üç soru, her 1/8 27 NPT gaz sobası valfi spesifikasyonlarının açıklandığı incelemeden sonra gelir ve ortak bir nedeni vardır: tedarikçinin varsayılanına bırakılan bir boyut. Özel pirinç gaz vanası oyulmuş kol seçenekleri listesi aynı arıza moduna sahiptir - kimse işaretleme yöntemini yazmadığı için ilk ayda silinen özel bir etiket.
